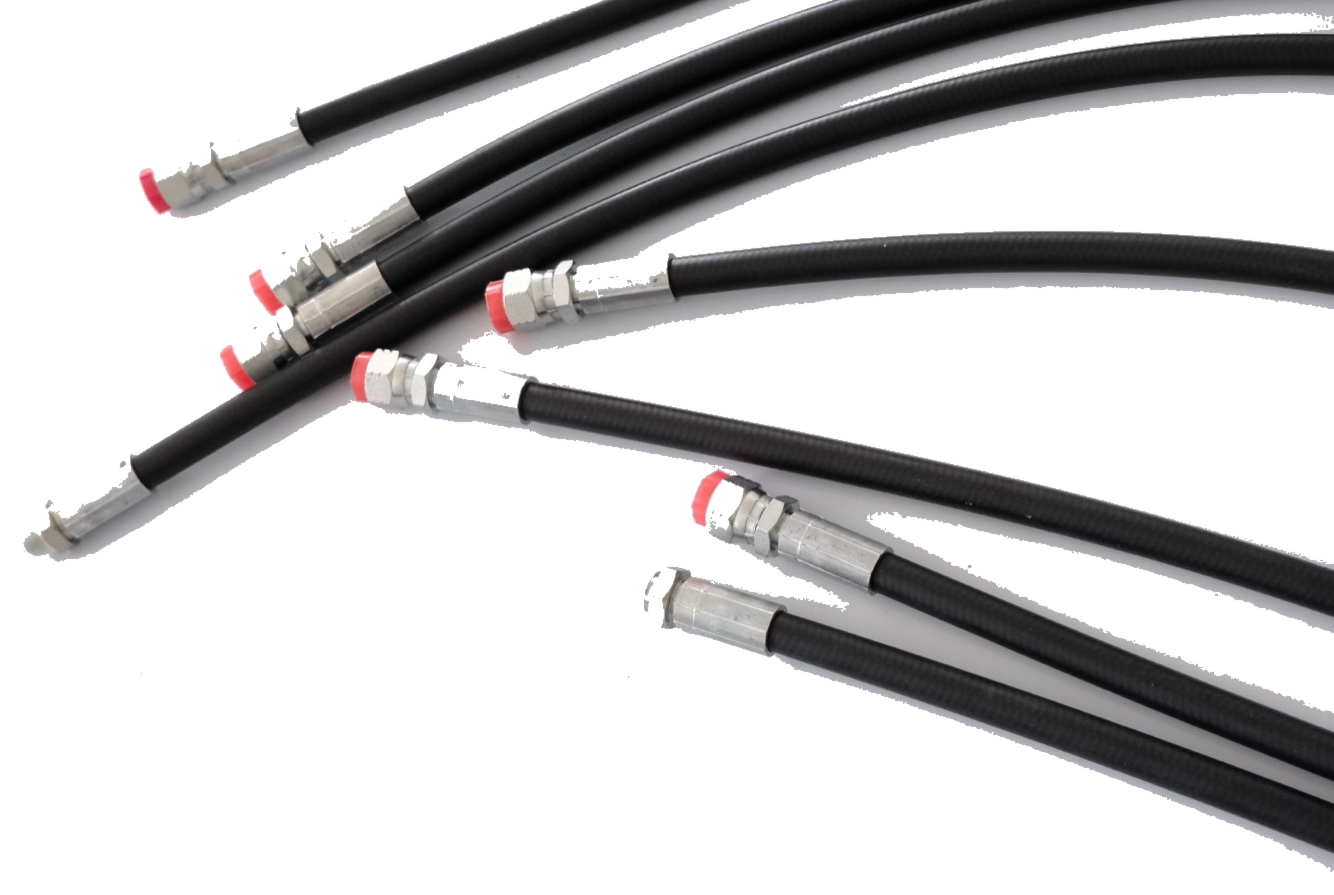

液压软管总成
Hydraulic Hose Assembly

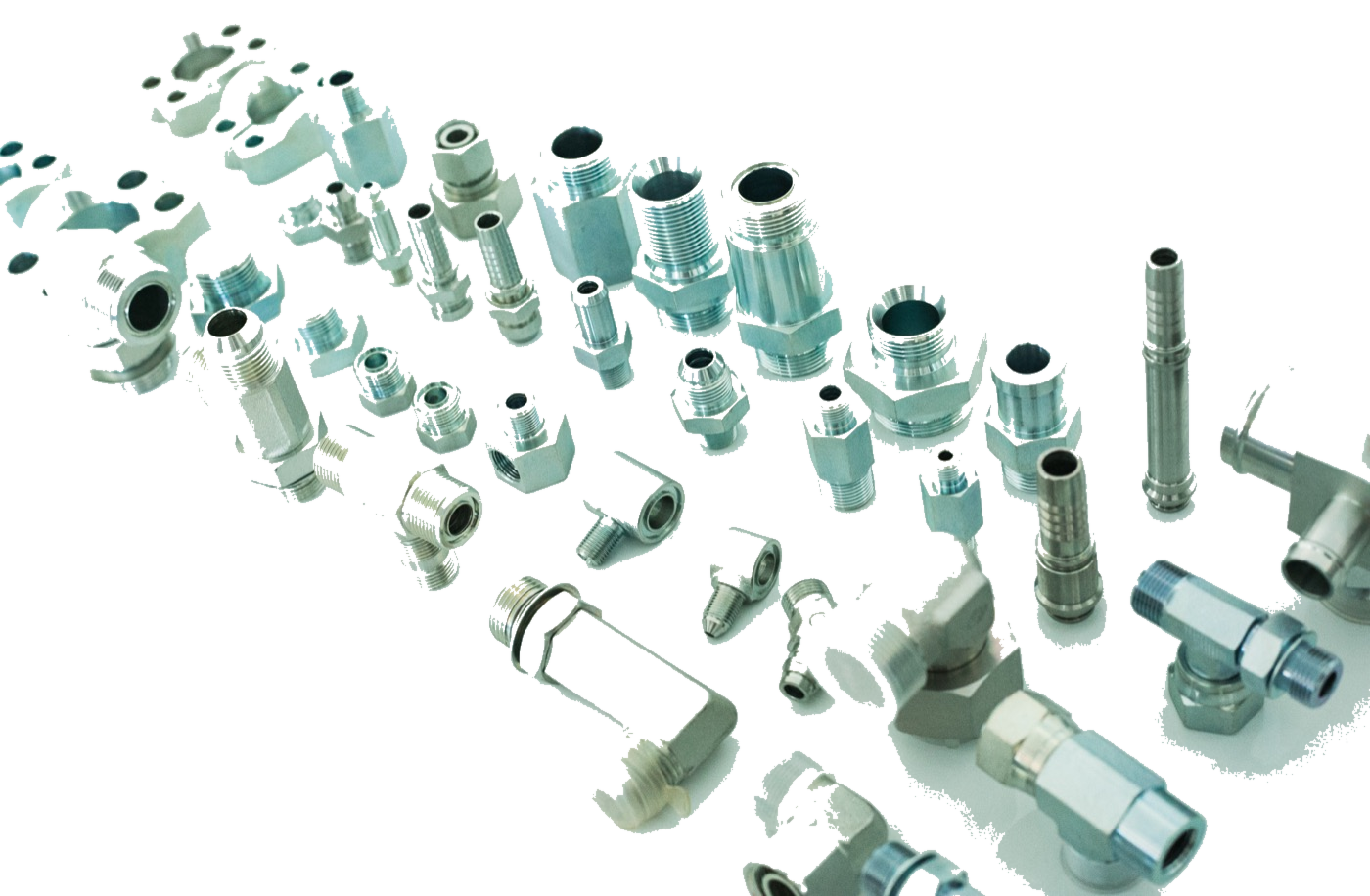

由液压软管与两端接头扣压成型，接头全部三旺自产。支持 Parker · Gates · Eaton · Bridgestone 等 7 大软管品牌，覆盖先导回路至 700 bar 超高压主泵管路，适用于挖掘机、装载机、推土机、起重机全机型。
Hydraulic Hose Assembly Catalog
工程机械液压软管总成 · 标准图册
覆盖挖掘机、装载机、推土机、起重机全机型液压系统，从先导回路到 700 bar 超高压主泵管路，SAE / EN / ISO 三大标准完整呈现。
12 种标准型号
≤25 → 700 bar压力覆盖范围
SAE / EN / ISO适用标准
7 品牌支持软管品牌
SAE 100R Series
SAE 标准系列
Society of Automotive Engineers 标准，广泛应用于北美及全球主流工程机械品牌（Caterpillar · John Deere · Komatsu）
SAE 100R1
160–225 bar
HA-SAE-R1 · EN 853 1SN / ISO 1436-1
单层钢丝编织中压软管
应用：先导控制回路 · 转向系统 · 低压油缸管路
内层耐油丁腈橡胶，单层高张力钢丝编织增强，外层耐油耐候合成橡胶。适用于挖掘机先导阀至主控阀管路、装载机转向液压管路，兼容石油基及水-乙二醇液压油。
丁腈内管
单层钢丝编织
耐候外覆
-40°C ~ +100°C
工作压力
160–225 bar
爆破压力
640–900 bar
内径范围
5–38 mm
最小弯曲半径
50–380 mm
| 内径(mm) | 外径(mm) | 工作压力 | 爆破压力 | 弯曲半径 |
|---|---|---|---|---|
| 5 (3/16") | 13.0 | 225 bar | 900 bar | 50 mm |
| 6 (1/4") | 14.3 | 215 bar | 860 bar | 75 mm |
| 10 (3/8") | 18.0 | 180 bar | 720 bar | 100 mm |
| 13 (1/2") | 21.4 | 160 bar | 640 bar | 130 mm |
| 19 (3/4") | 27.8 | 125 bar | 500 bar | 180 mm |
| 25 (1") | 34.9 | 88 bar | 350 bar | 250 mm |
Parker 381Gates C5CBridgestone
发送询盘 →
SAE 100R2
215–420 bar
HA-SAE-R2 · EN 853 2SN / ISO 1436-2
双层钢丝编织高压软管
应用：动臂 / 斗杆油缸 · 工作装置管路
双层高张力钢丝编织，承压能力显著高于 R1。适用于挖掘机动臂、斗杆、铲斗液压缸主管路，装载机提升液压缸及推土机工作装置管路，是工程机械使用量最大的通用高压软管。
丁腈内管
双层钢丝编织
耐磨外覆
-40°C ~ +100°C
工作压力
215–420 bar
爆破压力
860–1680 bar
内径范围
5–38 mm
最小弯曲半径
50–380 mm
| 内径(mm) | 外径(mm) | 工作压力 | 爆破压力 | 弯曲半径 |
|---|---|---|---|---|
| 6 (1/4") | 15.1 | 420 bar | 1680 bar | 75 mm |
| 10 (3/8") | 20.6 | 350 bar | 1400 bar | 100 mm |
| 13 (1/2") | 23.9 | 280 bar | 1120 bar | 130 mm |
| 19 (3/4") | 31.7 | 215 bar | 860 bar | 180 mm |
| 25 (1") | 39.7 | 180 bar | 720 bar | 250 mm |
| 32 (1-1/4") | 48.4 | 160 bar | 640 bar | 305 mm |
Parker 421Gates C6CEaton EFG2Manuli 2SN
发送询盘 →
SAE 100R4
≤25 bar
HA-SAE-R4 · EN 854 R4 / ISO 4079
螺旋增强吸油 / 回油软管
应用：主泵吸油口 · 液压油箱回油管路
内置螺旋钢丝防塌陷结构，可在负压工况下保持管形，专为吸油管路设计。大内径低流阻设计，配合液压泵吸油口，广泛应用于挖掘机、装载机液压油箱至主泵的吸油管路。
丁腈内管
螺旋钢丝 + 纤维编织
抗负压结构
大口径低流阻
工作压力
≤25 bar
真空度
635 mmHg
内径范围
19–51 mm
最小弯曲半径
120–380 mm
| 内径(mm) | 外径(mm) | 工作压力 | 真空度 | 弯曲半径 |
|---|---|---|---|---|
| 19 (3/4") | 30.0 | 10 bar | 635 mmHg | 120 mm |
| 25 (1") | 37.5 | 10 bar | 635 mmHg | 150 mm |
| 32 (1-1/4") | 46.0 | 10 bar | 635 mmHg | 190 mm |
| 38 (1-1/2") | 54.0 | 10 bar | 635 mmHg | 230 mm |
| 51 (2") | 68.0 | 8 bar | 635 mmHg | 300 mm |
Gates 4695Parker 801Continental
发送询盘 →
SAE 100R12
275–420 bar
HA-SAE-R12 · EN 856 4SP / ISO 3862-R12
四螺旋钢丝高压软管
应用：大型挖掘机主泵管路 · 高压液压系统
四层螺旋钢丝增强，承压能力强于编织结构，适用于大型挖掘机（20吨级以上）主泵至主控阀高压管路，可承受频繁压力脉冲，抗疲劳性能优异，兼容石油基及生物降解液压油。
丁腈内管
四层螺旋钢丝
耐磨耐油外覆
-40°C ~ +121°C
工作压力
275–420 bar
爆破压力
1100–1680 bar
内径范围
19–51 mm
最小弯曲半径
240–560 mm
| 内径(mm) | 外径(mm) | 工作压力 | 爆破压力 | 弯曲半径 |
|---|---|---|---|---|
| 19 (3/4") | 35.0 | 420 bar | 1680 bar | 240 mm |
| 25 (1") | 43.5 | 350 bar | 1400 bar | 300 mm |
| 32 (1-1/4") | 53.0 | 315 bar | 1260 bar | 420 mm |
| 38 (1-1/2") | 61.0 | 280 bar | 1120 bar | 480 mm |
| 51 (2") | 76.0 | 275 bar | 1100 bar | 560 mm |
Parker 471TCGates MXGEaton EFG4
发送询盘 →
SAE 100R13
350 bar 恒压
HA-SAE-R13 · EN 856 R13 / ISO 3862-R13
多螺旋等压超高压软管
应用：超大型挖掘机主泵 · 矿山设备 · 高压注塑机
多层螺旋钢丝等压设计，全尺寸恒定工作压力 350 bar，不因内径增大而降压。适用于大型挖掘机（40吨级以上）主液压回路及采矿设备超高压管路，抗脉冲循环次数超过 100 万次。
丁腈内管
多层螺旋等压
高耐磨外覆
-40°C ~ +121°C
工作压力
350 bar（恒定）
爆破压力
1400 bar
内径范围
10–51 mm
脉冲寿命
>100 万次
| 内径(mm) | 外径(mm) | 工作压力 | 爆破压力 | 弯曲半径 |
|---|---|---|---|---|
| 10 (3/8") | 25.0 | 350 bar | 1400 bar | 150 mm |
| 13 (1/2") | 29.5 | 350 bar | 1400 bar | 200 mm |
| 19 (3/4") | 38.5 | 350 bar | 1400 bar | 280 mm |
| 25 (1") | 47.5 | 350 bar | 1400 bar | 340 mm |
| 32 (1-1/4") | 57.5 | 350 bar | 1400 bar | 450 mm |
Parker 787TCGates MXG13Manuli R13
发送询盘 →
SAE 100R15
420 bar 恒压
HA-SAE-R15 · ISO 3862-R15
六螺旋等压极高压脉冲软管
应用：矿山挖掘机 · 液压破碎锤 · 高冲击压力系统
六层螺旋钢丝增强，全尺寸恒定 420 bar 工作压力，脉冲循环耐久性极强，专为高冲击压力场合设计。应用于液压破碎锤管路、矿山重型挖掘机主泵管路及液压静压传动系统。
丁腈内管
六层螺旋等压
超耐磨外覆
-40°C ~ +121°C
工作压力
420 bar（恒定）
爆破压力
1680 bar
内径范围
10–38 mm
脉冲寿命
>150 万次
| 内径(mm) | 外径(mm) | 工作压力 | 爆破压力 | 弯曲半径 |
|---|---|---|---|---|
| 10 (3/8") | 28.0 | 420 bar | 1680 bar | 160 mm |
| 13 (1/2") | 33.0 | 420 bar | 1680 bar | 220 mm |
| 19 (3/4") | 42.0 | 420 bar | 1680 bar | 305 mm |
| 25 (1") | 52.0 | 420 bar | 1680 bar | 380 mm |
Parker 787TC-15Gates R15Eaton EFG6
发送询盘 →
EN / DIN Series
EN 欧标系列
European Norm 标准，广泛应用于日韩欧系工程机械（久保田 · 日立 · 小松 · 沃尔沃），对应 ISO 1436 / ISO 3862
EN 853 1SN
125–225 bar
HA-EN-1SN · SAE 100R1AT / ISO 1436-1
EN 853 1SN 单层编织中压软管
应用：先导控制 · 低压油缸 · 回油滤清器管路
欧洲标准单层钢丝编织软管，与 SAE 100R1 性能相当但尺寸公差更严格。适用于日系挖掘机（久保田、日立、洋马）先导控制管路，要求更高的弯曲半径精度。
丁腈内管
单层高张力钢丝
耐候橡胶外覆
-40°C ~ +100°C
工作压力
125–225 bar
爆破压力
500–900 bar
内径范围
5–51 mm
温度范围
-40°C ~ +100°C
| 内径(mm) | 外径(mm) | 工作压力 | 爆破压力 | 弯曲半径 |
|---|---|---|---|---|
| 5 | 12.5 | 225 bar | 900 bar | 50 mm |
| 6 | 14.0 | 215 bar | 860 bar | 75 mm |
| 10 | 17.8 | 175 bar | 700 bar | 100 mm |
| 12 | 20.5 | 165 bar | 660 bar | 120 mm |
| 16 | 25.2 | 135 bar | 540 bar | 160 mm |
Bridgestone HA1Manuli 1SNParker 381
发送询盘 →
EN 853 2SN
180–400 bar
HA-EN-2SN · SAE 100R2AT / ISO 1436-2
EN 853 2SN 双层编织高压软管
应用：日系挖掘机工作装置 · 动臂油缸主管路
欧洲标准最主流高压编织软管，欧洲 EN 标准要求额外通过耐磨、耐臭氧及低温弯曲测试，品质控制比 SAE 更严格。久保田、日立、沃尔沃等日欧系主机厂工程机械首选型号。
丁腈内管
双层高张力钢丝
耐磨耐臭氧外覆
额外耐低温测试
工作压力
180–400 bar
爆破压力
720–1600 bar
内径范围
5–51 mm
温度范围
-40°C ~ +100°C
| 内径(mm) | 外径(mm) | 工作压力 | 爆破压力 | 弯曲半径 |
|---|---|---|---|---|
| 6 | 15.1 | 400 bar | 1600 bar | 75 mm |
| 10 | 20.6 | 330 bar | 1320 bar | 100 mm |
| 12 | 23.4 | 275 bar | 1100 bar | 120 mm |
| 16 | 28.5 | 230 bar | 920 bar | 160 mm |
| 20 | 34.0 | 210 bar | 840 bar | 210 mm |
| 25 | 40.5 | 180 bar | 720 bar | 260 mm |
Bridgestone HA2Manuli 2SNAlfagomma 461
发送询盘 →
EN 856 4SP
250–400 bar
HA-EN-4SP · SAE 100R12 / ISO 3862-4SP
EN 856 4SP 四螺旋高压软管
应用：挖掘机主泵管路 · 日系工程机械主回路
欧标四螺旋钢丝增强，与 SAE 100R12 对应。柔性优于同压力级别的 4SH，适合挖掘机行走马达管路及需要频繁弯曲的主回路。日立、斗山、沃尔沃等品牌 OEM 常用规格。
丁腈内管
四层螺旋钢丝
高柔性外覆
-40°C ~ +100°C
工作压力
250–400 bar
爆破压力
1000–1600 bar
内径范围
12–51 mm
温度范围
-40°C ~ +100°C
| 内径(mm) | 外径(mm) | 工作压力 | 爆破压力 | 弯曲半径 |
|---|---|---|---|---|
| 12 | 26.5 | 400 bar | 1600 bar | 150 mm |
| 16 | 31.5 | 350 bar | 1400 bar | 200 mm |
| 20 | 37.0 | 320 bar | 1280 bar | 250 mm |
| 25 | 44.5 | 280 bar | 1120 bar | 300 mm |
| 32 | 54.0 | 280 bar | 1120 bar | 420 mm |
Alfagomma 461TCManuli 4SPGates MXT
发送询盘 →
EN 856 4SH
380–420 bar
HA-EN-4SH · ISO 3862-4SH / SAE R13
EN 856 4SH 超高压四螺旋软管
应用：大型挖掘机超高压主泵 · 液压破碎锤管路
EN 856 中压力最高等级，四螺旋结构超高压设计，比 4SP 承压更高。适用于液压破碎锤（炮头）供油管路、大型挖掘机（30吨级以上）主泵至主控阀超高压管路，是破碎锤标配软管型号。
丁腈内管
超高压四螺旋
抗扭超耐磨外覆
-40°C ~ +100°C
工作压力
380–420 bar
爆破压力
1520–1680 bar
内径范围
10–51 mm
脉冲寿命
>100 万次
| 内径(mm) | 外径(mm) | 工作压力 | 爆破压力 | 弯曲半径 |
|---|---|---|---|---|
| 10 | 26.0 | 420 bar | 1680 bar | 150 mm |
| 12 | 29.0 | 420 bar | 1680 bar | 180 mm |
| 16 | 34.5 | 420 bar | 1680 bar | 230 mm |
| 20 | 41.0 | 400 bar | 1600 bar | 280 mm |
| 25 | 49.0 | 380 bar | 1520 bar | 340 mm |
Parker 471TCEaton EFG4SHAlfagomma 4SH
发送询盘 →
EN 857 2SC
280–400 bar
HA-EN-2SC · SAE 100R16 / ISO 11237-2SC
EN 857 2SC 紧凑高压小弯径软管
应用：机身紧凑区域配管 · 小型挖掘机密集管路
紧凑型设计，外径较 2SN 小 20-25%，弯曲半径更小，专为管路布置空间受限场合设计。适用于小型挖掘机（5吨级以下）及微型挖掘机紧凑机舱内密集管路布置，安装空间利用率极高。
丁腈内管
双层紧凑编织
薄壁紧凑外覆
小弯曲半径设计
工作压力
280–400 bar
爆破压力
1120–1600 bar
内径范围
5–25 mm
外径对比
比 2SN 小 25%
| 内径(mm) | 外径(mm) | 工作压力 | 弯曲半径 | 对比 2SN 外径 |
|---|---|---|---|---|
| 6 | 12.9 | 400 bar | 55 mm | -2.2 mm |
| 10 | 17.8 | 350 bar | 75 mm | -2.8 mm |
| 12 | 20.7 | 315 bar | 90 mm | -2.7 mm |
| 16 | 25.4 | 280 bar | 120 mm | -3.1 mm |
Bridgestone SC2Parker 801Gates R16
发送询盘 →
Special Application
特殊工况专用软管
针对液压破碎锤、钢制管路及超高压特殊工况的专用软管总成
ISO 18752-D
420–700 bar
HA-ISO-18752D · 性能驱动设计标准
ISO 18752 Grade D 超高压性能软管
应用：液压破碎锤 · 700 bar 超高压系统 · OEM 高规格需求
ISO 18752 以性能等级而非结构分类，Grade D 为最高性能等级，工作压力全尺寸恒定 420-700 bar。由大型 OEM 主机厂（卡特彼勒、小松）主导推广，替代传统 SAE/EN 标准，适应全球化采购需求。
性能等级 Grade D
全尺寸恒定高压
OEM 全球认证
-40°C ~ +121°C
工作压力
420–700 bar
爆破压力
1680–2800 bar
脉冲寿命
>100 万次
适用标准
全球 OEM 通用
| 内径(mm) | 工作压力 | 爆破压力 | 脉冲循环 | 温度 |
|---|---|---|---|---|
| 6 (1/4") | 700 bar | 2800 bar | >100 万次 | -40~+121°C |
| 10 (3/8") | 630 bar | 2520 bar | >100 万次 | -40~+121°C |
| 13 (1/2") | 560 bar | 2240 bar | >100 万次 | -40~+121°C |
| 19 (3/4") | 420 bar | 1680 bar | >100 万次 | -40~+121°C |
Parker 787TCGates MXWPEaton EFG-DManuli OEM
发送询盘 →
